NUMgear 轮廓磨削

NUMgear 轮廓磨削渐开线和摆线技术模块在 HMI 用户输入端和 CNC 之间进行设置。它根据输入的齿轮和刀具数据，计算出齿轮齿的形状以及修整器的路径，从而生成相应的砂轮。

NUMgear 轮廓磨削摆线技术模块

大多数机器人系统需要平稳、精确和高度可靠的低速运动。从一个以每分钟 1000 转的最佳转速运行的电机获得这种运动，必然需要某种形式的减速齿轮箱。设计人员通常可以选择两种类型的减速齿轮箱，即，行星传动和摆线传动减速齿轮箱。

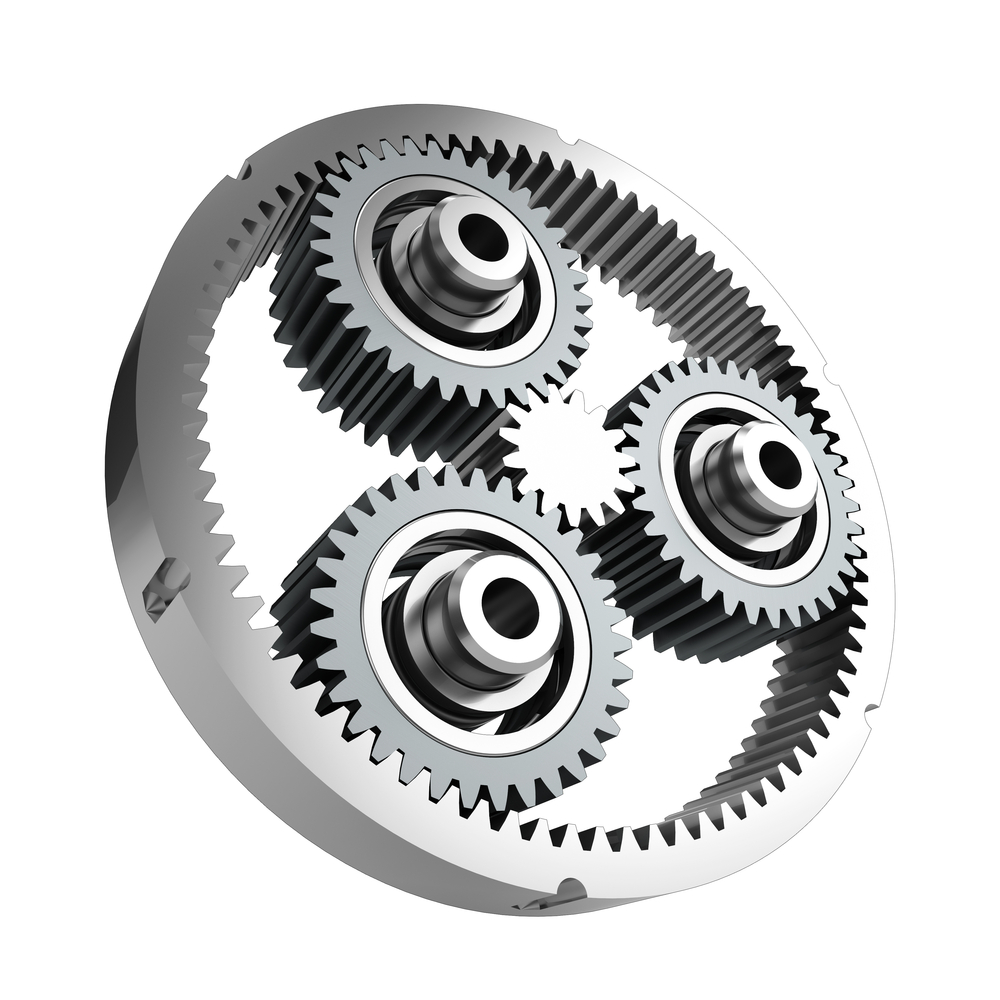

行星传动齿轮箱在中心使用一个太阳齿轮，周围使用行星齿轮，全部嵌入一个齿圈中。所有齿轮，包括齿圈都包含渐开线轮廓。这类传动装置无处不在 —— 它们广泛应用于各种应用，包括汽车和其他车辆，并且几乎世界上每个齿轮制造商都生产。

另一种类型的减速齿轮传动装置是摆线齿轮箱。输入轴驱动偏心轴承，偏心轴承反过来驱动摆线盘做偏心、摆线运动。这些齿轮不需要真正的齿形轮。

使用摆线齿轮的齿轮箱只有很少的运动部件，是目前最有效、最可靠的减速器之一。单个定子/转子组合可以适应高达 300：1 的减速比，并且可以传递超过 93％ 的效率。

功能

NUMgear 轮廓磨削摆线技术模块提供以下计算方法：

• 仅用几个参数（可以仅需要定子的齿数和直径两个参数）即可计算齿轮齿型
• 计算加工的路径，使砂轮的形状正好与齿隙的值相吻合

对于齿圈，齿轮为摆线齿轮。外圆盘为缩短的外摆线。

内、外齿轮都可以进行摆线轮廓磨削。因此，可以使用 NUMgear 摆线技术模块计算出摆线传动装置的两个部分。

NUMgear 轮廓磨削渐开线技术模块

未来几年，齿轮和齿轮箱的市场仍将不断增长。随着电动汽车驱动的兴起，需求可能不再仅是数量，而是齿轮的质量。更小的噪音、更紧凑的结构、更好的性能是齿轮行业追求的目标。

对渐开线齿轮的量产来说，当需要较高效率时，螺纹砂轮磨削技术是外齿轮的理想之选。

对于内齿轮（齿圈），轮廓磨削是唯一的选择。

轮廓磨削的速度较慢，但可以实现所有可能的齿轮轮廓变化。

功能

NUMgear 轮廓磨削渐开线技术模块提供以下计算方法：

• 仅用几个数值（可以是齿数、模数和压力角）即可计算齿轮齿型
• 计算修整器加工的路径，使砂轮的形状正好与齿隙的负值相吻合
