Formfräser

Artikel Nr. CH-50052150

zurück zur Liste

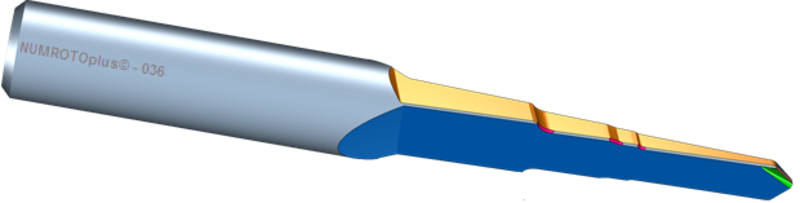

  • Flachformbohrer

    • Dieser sogenannte Flachformbohrer ist mit einem Achswinkel geschliffen.
    • Gut erkennbar ist, wie die Nut seitlich entlang der Werkzeugachse vom Zentrum wegläuft.
    • Die Freiflächen am Umfang verlaufen genau entlang der Nut.
    • Die Form am Umfang ist frei definierbar.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

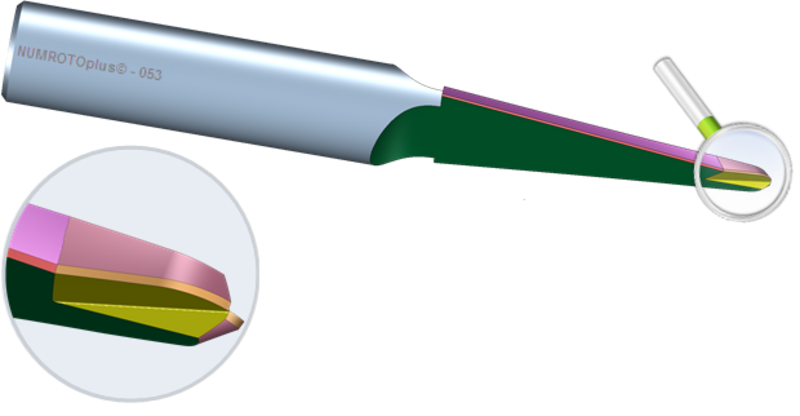

  • Schälbohrer mit doppeltem Achswinkel

    • Schälbohrer mit doppeltem Achswinkel geschliffen.
    • Die Form am Umfang ist frei definierbar.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

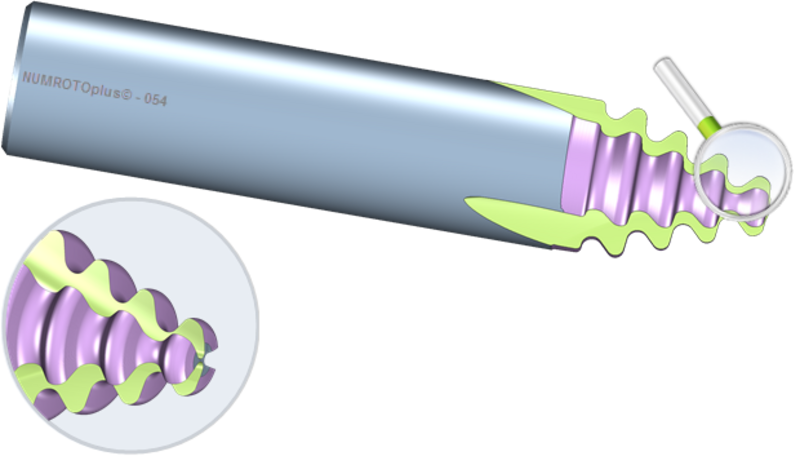

  • Tannenbaum-Fräser

    • Tannenbaum-Fräser mit radial Hinterhub
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.


  • Doppel-Stirnradius-Fräser

    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.


  • Formfräser für Turbinenschaufel

    • Dieser Formfräser wird eingesetzt um den Grundkörper von Turbinenschaufeln von Flugzeugtriebwerken zu bearbeiten.
    • Die Genauigkeit der Form liegt im Bereich von +/- 0.015mm.
    • Bevor die Form mit einer Spitzscheibe fertig geschliffen wird, wird diese zuerst mit speziellen Bearbeitungen möglichst nahe am Profil vorbearbeitet.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

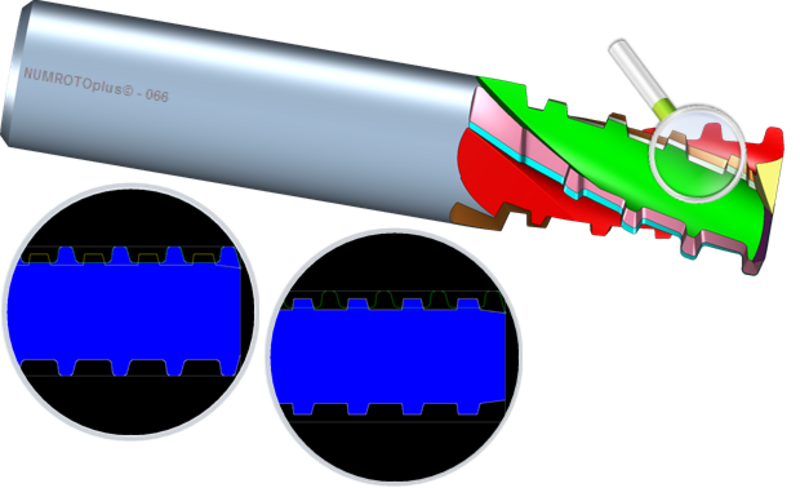

  • Formfräser mit überscheidender Form

    • Dieser Formfräser hat vier Nuten.
    • Einige Partien in der Form sollen scharfkantig sein. Hierfür wurde die Form überschneidend auf je zwei Zahngruppen verteilt.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

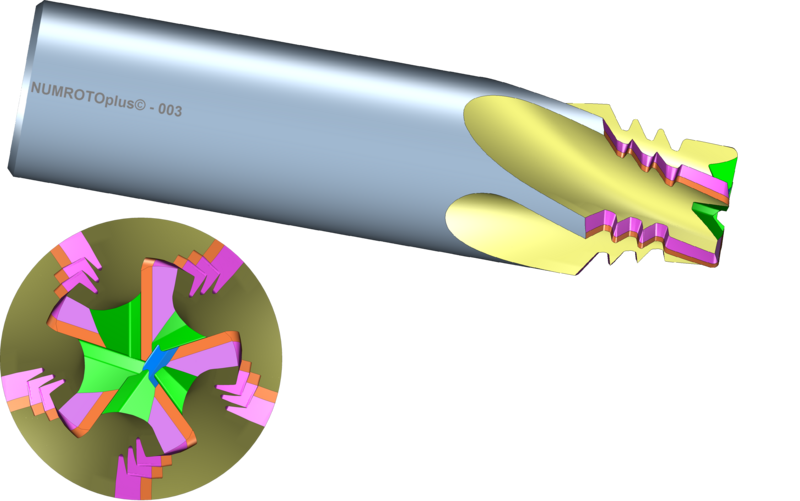

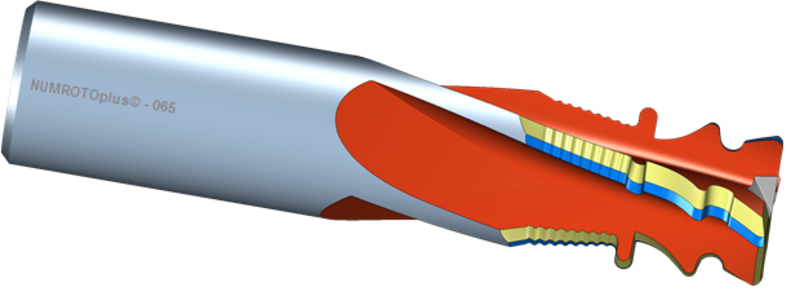

  • Formfräser mit Drall und Schrupp-Profil

    • Formfräser mit Drall, an/absteigender Form und Schrupp-Profil.
    • Das Schrupp-Profil wird über die Form erzeugt und nicht über die Option Kordel.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

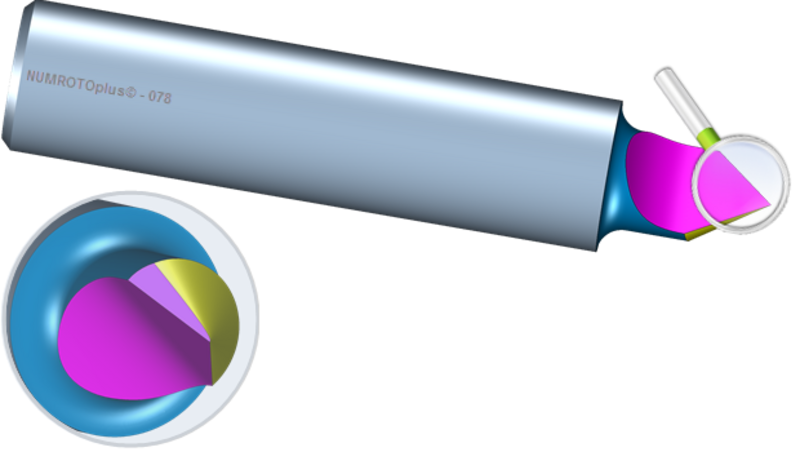

  • Gravierstichel in Mitte schneidend

    • Dieser Gravierstichel verfügt über eine gerade Schneide, welche unter der Mitte geschliffen wird.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

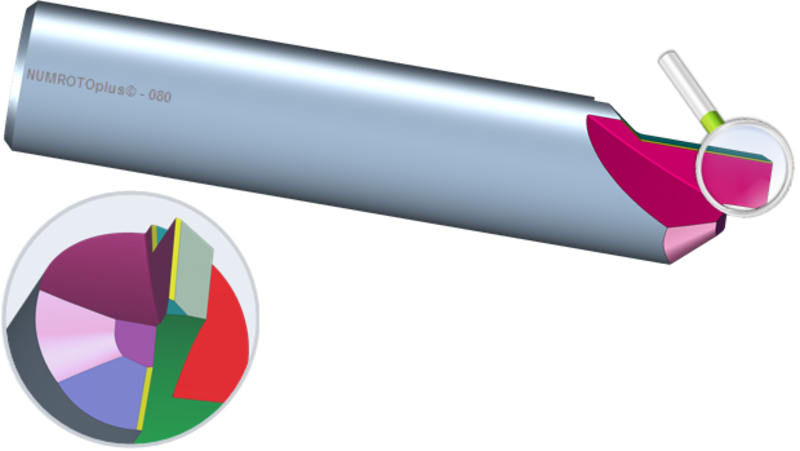

  • Uhrengehäuse-Fräser

    • Dieser Platinenfräser verfügt über eine gerade Nut, welche unter der Mitte geschliffen wird.
    • Die Formen pro Zahn sind unterschiedlich. Der lange Zahn schneidet über die Mitte.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

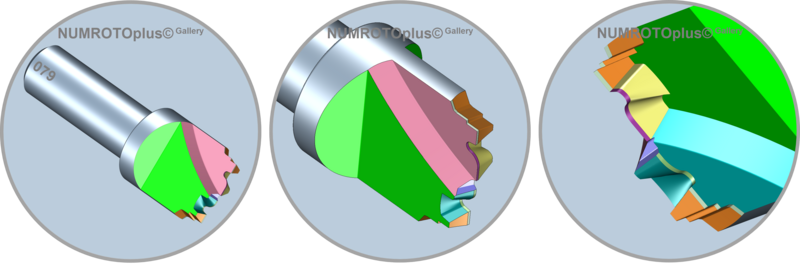

  • O-Ring-Fräser

    • O-Ring-Fräser, gerade verzahnt.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.

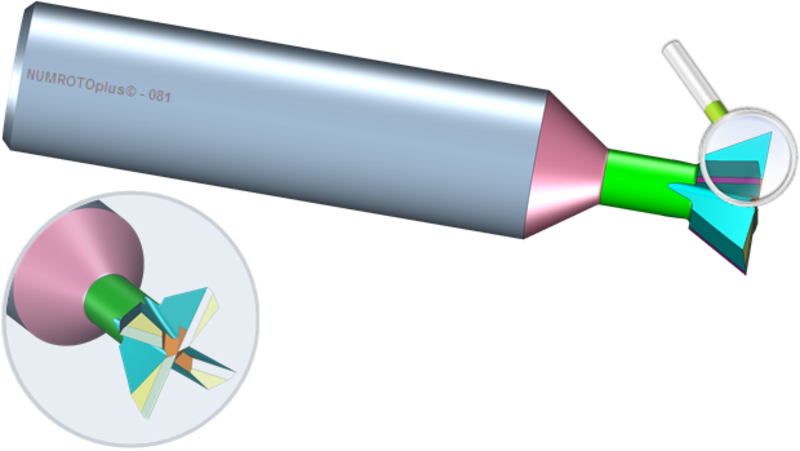

  • Schwalbenschwanz-Fräser

    • Schwalbenschwanz-Fräser, geradeverzahnt.
    • Für dieses Werkzeug ist Artikelnummer CH-50052150 (Formfräser) Voraussetzung.
