NUM verfügt über grosse Erfahrung bei Schleifanwendungen und ist einer der weltweit führenden Anbieter von CNC-Lösungen für das Werkzeugschleifen. NUM unterstützt aber auch das Aussen- und Innenrundschleifen inklusive Unrundschleifen, das spitzenlose Rundschleifen sowie das Flachschleifen mit speziell auf die jeweilige Anwendung zugeschnittenen CNC-Systemen. Jede Anwendungslösung bietet entsprechende Zyklen und ein passendes und einfach zu bedienendes HMI.

NUMgrind für Flachschleifen (Flachschleifpaket 1) ist für alle Flachschleifprozesse geeignet. Es bietet eine Komplettlösung, mit integrierten Schleif- und Abrichtzyklen. Die Dateneingabe erfolgt über ein benutzerfreundliches, menügesteuertes HMI, welches auch eine 3D-Simulation und ein assistentengeführtes Einrichten umfasst.

Kurz gesagt, NUMgrind spart dem OEM nicht nur jahrelange Entwicklungszeit, sondern reduziert auch die Schulungszeit der Bediener erheblich.

NUMgrind HMI Flachschleifen

Das Flexium CAM-basierte Programmiersystem ist äusserst benutzerfreundlich. Die Eingabebildschirme bieten dem Maschinenbediener einen umfassenden grafischen Programmieransatz, der die Schleifscheibe, das Werkstück und die zugehörigen Einrichtdaten übersichtlich und klar darstellt. Der Bediener muss keine ISO-Programme erstellen; er füllt einfach nur die Datenfelder in den Bildschirmmasken aus. Nach Abschluss der Dateneingabe wird das Schleifprogramm automatisch generiert, gespeichert und ist dann zur Ausführung bereit.

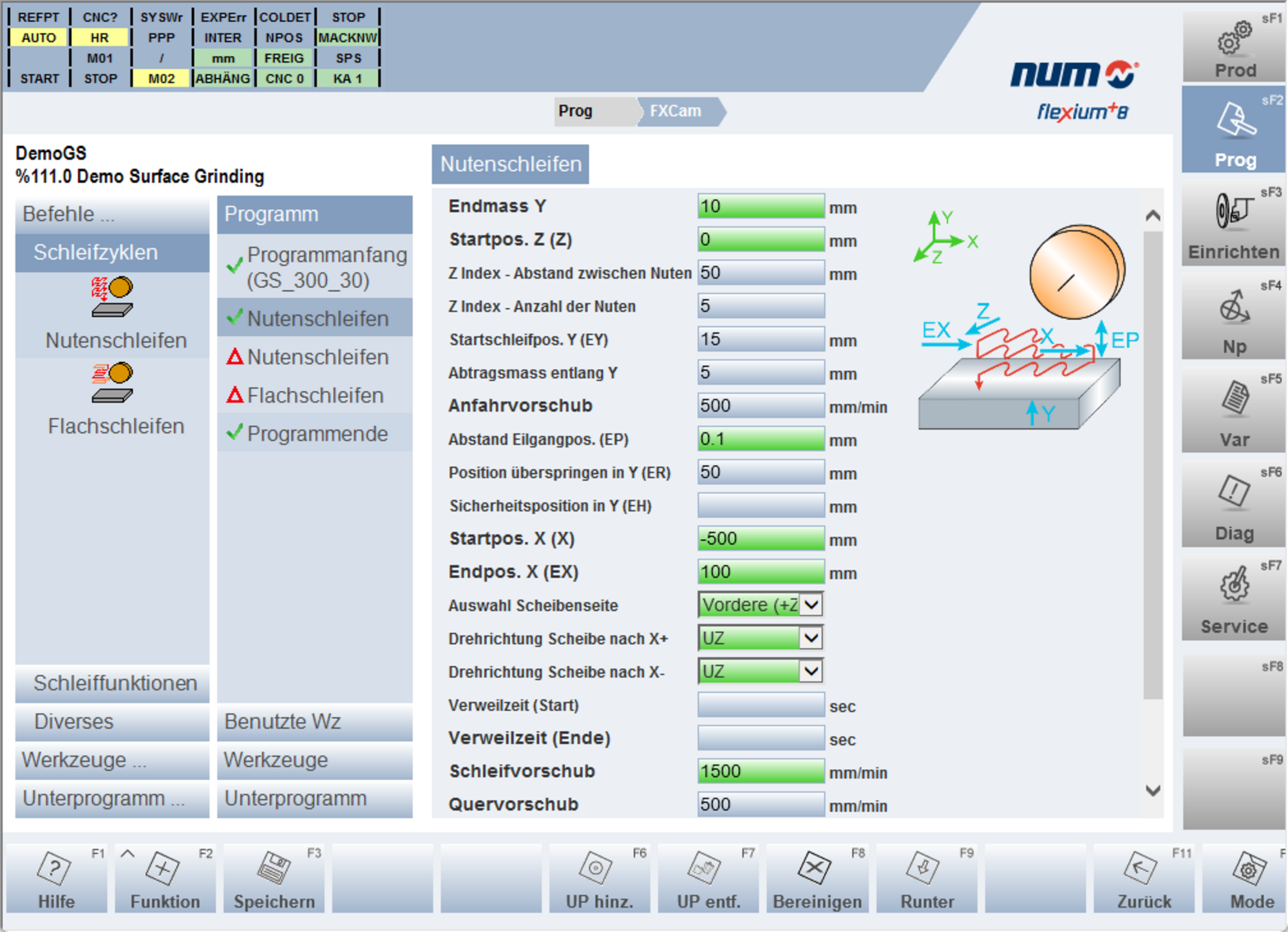

NUMgrind HMI Flachschleifzyklen

Die Schleifzyklen sind für eine 3-Achs (X/Y/Z) Schleifmaschine konzipiert Die Pakete umfassen die folgenden Funktionen:

Schleifzyklen:

• Nutenschleifen (mit und ohne Oszillation)
• Flachschleifen

Zusätzliche Schleiffunktionen:

• Berechnung der Schleifscheibengeschwindigkeit
• Manuelle Vermessung
• Notrückzug Sequenzen
• Abrichten mit stehendem 2-Diamant Abrichter oder Profilabrichtrolle
• Profilieren mit stehendem 2-Diamant Abrichter
• Einrichtroutinen für Werkstück, Abrichter
• Scheibendatenverwaltung (acht gespeicherte Setups)
• Halbautomatische Betriebsart (Auto Oszillation auf X und falls gewünscht auf Z Achse, man. Bedienung auf der Y Achsen)

Scheiben:

• Gerade Scheiben
• Scheiben mit Spezial Profilen (mit Profilabrichtrolle oder stehender 2-Diamant Abrichter)
