NUM possède une vaste expérience dans les applications de rectification et fait partie des principaux fournisseurs mondiaux de solutions pour la rectification d'outils. NUM prend également en charge la rectification cylindrique externe et interne, y compris la rectification non circulaire, la rectification plane ainsi que la rectification cylindrique centerless, grâce à des Commandes Numériques spécialement adaptés à chaque application. Chaque solution offre des cycles d’usinage bien adaptés au métier ainsi qu’une interface homme-machine (IHM) conviviale et facile à utiliser.

NUMgrind pour la rectification plane (Surface Grinding Pack 1) convient à tous les aspects du processus de rectification plane. Il propose une solution complète « prête à l'emploi », intégrant des cycles de rectification et de dressage ainsi qu’un système de saisie de données convivial, piloté par menus, qui comprend une simulation 3D et une configuration guidée par un assistant.

En résumé, NUMgrind permet non seulement aux équipementiers de gagner des années de développement, mais aussi de réduire considérablement le temps de formation des opérateurs.

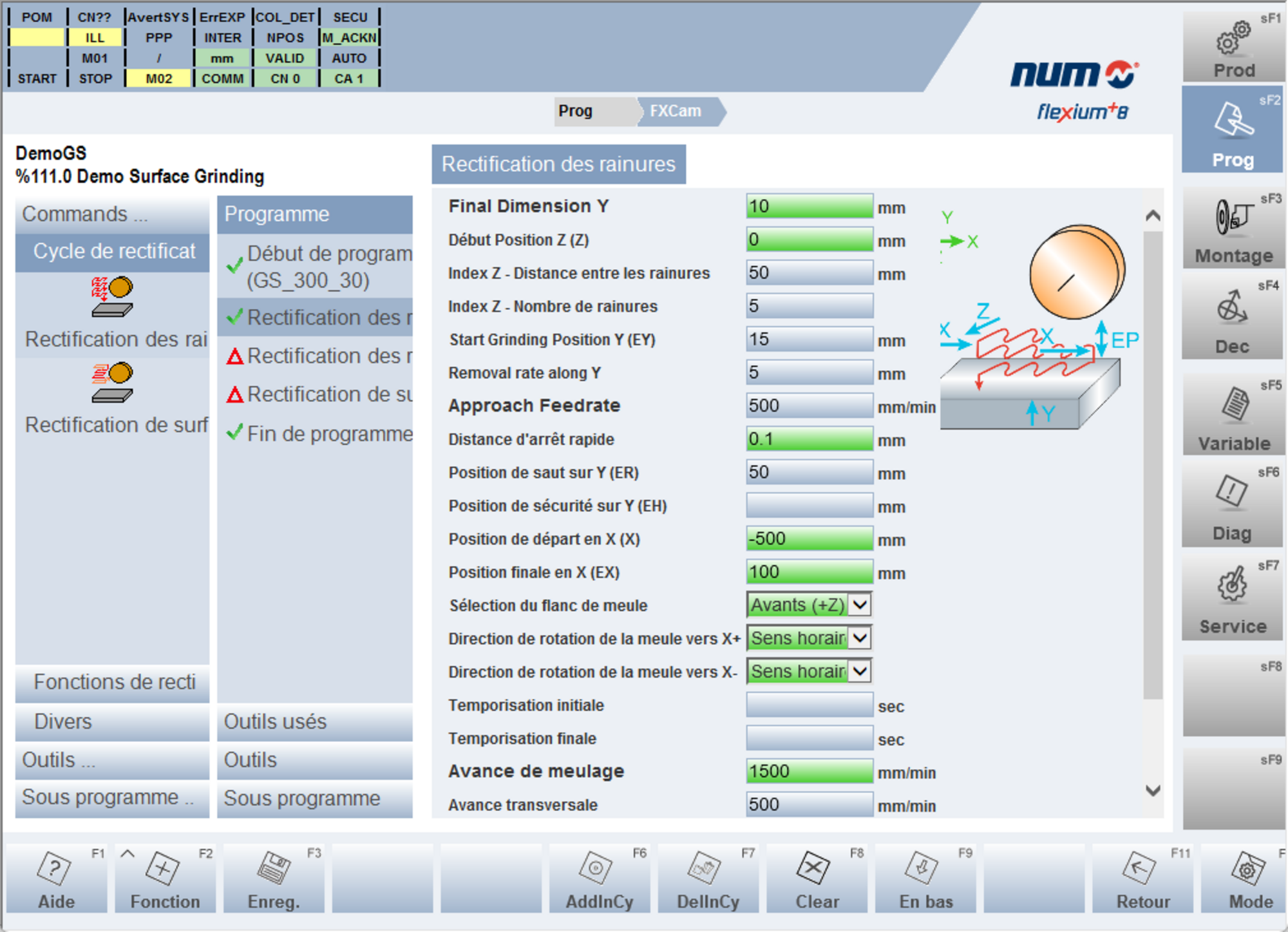

NUMgrind - IHM Rectification plane

Le processus de programmation basé sur la FAO Flexium est extrêmement convivial. Les écrans de saisie offrent à l'opérateur de la machine une approche graphique complète de la programmation qui représente la meule, la pièce à usiner et les données de configuration associées de manière claire et concise. Les opérateurs n'ont pas besoin d'utiliser la programmation ISO ou code G ; ils remplissent simplement les champs de données présentés par le programme. Une fois la saisie des données terminée, le programme de rectification est automatiquement généré, stocké et prêt à être exécuté.

NUMgrind - Cycles de rectification

Les cycles de rectification sont conçus pour une rectifieuse à 3 axes (X/Y/Z). Les packs incluent les fonctionnalités suivantes :

Cycles de rectification :

• Cycle de rectification de rainures (avec et sans oscillation)
• Cycle de rectification plane

Fonctions auxiliaires de rectification :

• Calcul de la vitesse superficielle de la meule
• Mesure manuelle
• Séquences de rétractation d'urgence
• Dressage fixe à 2 diamants ou à rouleau de dressage profilé
• Dressage fixe à 2 diamants
• Routines de configuration des pièces et des dresseurs
• Gestion des données de meule (huit configurations enregistrées)
• Mode semi-automatique (oscillation automatique le long des axes X et si nécessaire Z, fonctionnement manuel sur l'axe Y)

Meules :

• Meules droites
• Meules à profil spécial (par rouleau de dressage de profil ou dresseur à 2 diamants)
