平面磨削软件包 GS1

平面磨床车间编程解决方案：NUM 在磨削应用方面拥有丰富的经验，是世界领先的刀具磨削 CNC 解决方案供应商之一。NUM 还支持外圆和内圆磨削，包括非圆磨削、平面磨削以及无心外圆磨削，其 CNC 系统专为相应应用量身定制。每个应用解决方案都提供相应的磨削循环以及配套易于使用的人机界面。

NUMgrind 平面磨削（平面磨削软件包 GS1）涵盖外圆磨削工艺的所有方面。它提供了完整的“开箱即用”解决方案，内嵌的磨削和修整循环由用户友好的菜单驱动数据输入系统管理，包括 3D 仿真和向导式设置。简而言之，NUMgrind 不仅为 OEM 节省了数年的开发时间，还大大减少了操作员的培训时间。

NUMgrind HMI 平面磨削
Flexium 基于 CAM 的编程过程对用户非常友好。输入界面为机床操作员提供了全面的图形编程方法，以简洁明了的方式呈现砂轮、工件和相关设置数据。操作员无需使用 ISO 或 G 代码编程，只需填写程序显示的数据字段即可。完成数据输入后，磨削程序将自动生成、存储，并可随时执行。

高度直观的输入栏为操作员提供图像支持，通常还具有位置示教功能。这样，操作员就可以轻松地将当前轴的位置直接传送到工件程序的输入栏中。

可以直接在工件上记录相关的磨削位置，这是一个非常省时的功能，尤其是在平面磨削时。

NUMgrind HMI的架构设计符合人体工程学，通过非常直观的界面提供舒适的编程体验：

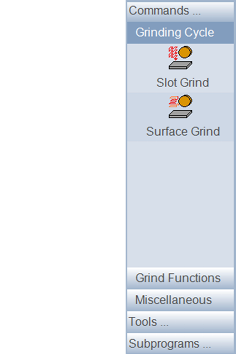

左侧是“命令树”，包含所有可用功能（一般定义、刀具选择、循环等）。用户界面支持鼠标、键盘和触摸屏操作。

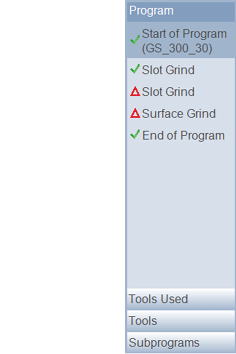

中间一格显示“程序序列”。所选命令将按照执行顺序插入其中。每条命令旁边均有一个绿色或红色的标志，表示该命令是否完整可行。

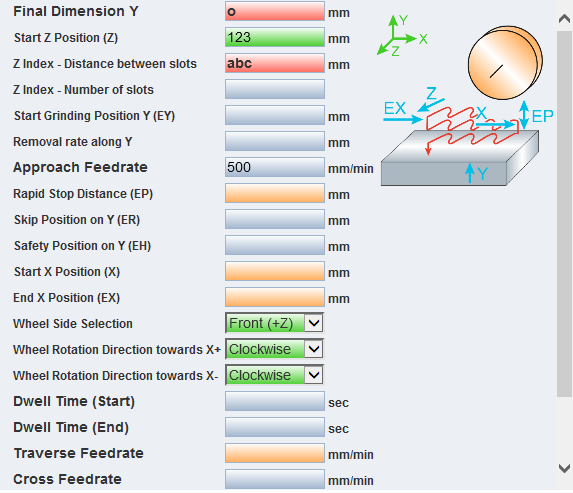

右侧是带图形支持的输入页面。橙色输入栏为必填项，蓝色输入栏为可选项。若输入栏为绿色或红色，则表示输入已被接受或未被接受。

磨削循环是为三轴（X/Y/Z）磨床设计的。软件包包括以下功能：

磨削循环：

• 槽磨削循环（带振荡/无振荡）
• 平面磨削循环

辅助磨削功能：

• 砂轮表面速度计算
• 手动测量
• 紧急回退程序
• 固定式双金刚石或轮廓修整滚轮砂轮修整
• 固定式双金刚石修整器砂轮成型
• 工件和修整器设置例程
• 砂轮数据管理（八种存储设置）
• 半自动模式（沿 X 轴自动振荡，必要时沿 Z 轴自动振荡，沿Y 轴手动操作）

砂轮：

• 平行砂轮
• 特殊轮廓砂轮（通过轮廓修整滚轮或双金刚石修整器实现）
